联想m93p Lenovo ThinkCentre M93p 网卡网口直通改装扩展 minipcie4网口软路由
.
.
ThinkCentre M93/m93p Tiny 默认只有一个千兆有线网口
如果用来做软路由,一般是从无线wifi的minipcie接口,接出来一个千兆网口(210或者211网卡),两个网口就比较好用了

看到别的软路由都能在虚拟机下直通网卡,但是只有两个网口不够用,
最近试着淘了一张四口千兆网卡i350-t4,开启了diy直通之路。

m93p主机内部是放不下4口网卡的了,只能是外置的方式,
把原来扩展的minipcie千兆网口去掉,使用 minipcie转pcie 转接卡,就可以外接一张pcie的网卡(4口或者2口随意)

转接卡还要接12V的电源供电,才能正常发挥网卡速率(不接电源也能使用,但是速率会下降)
12V电源,直接在m93p内部可以找到供电口,焊接一条线即可

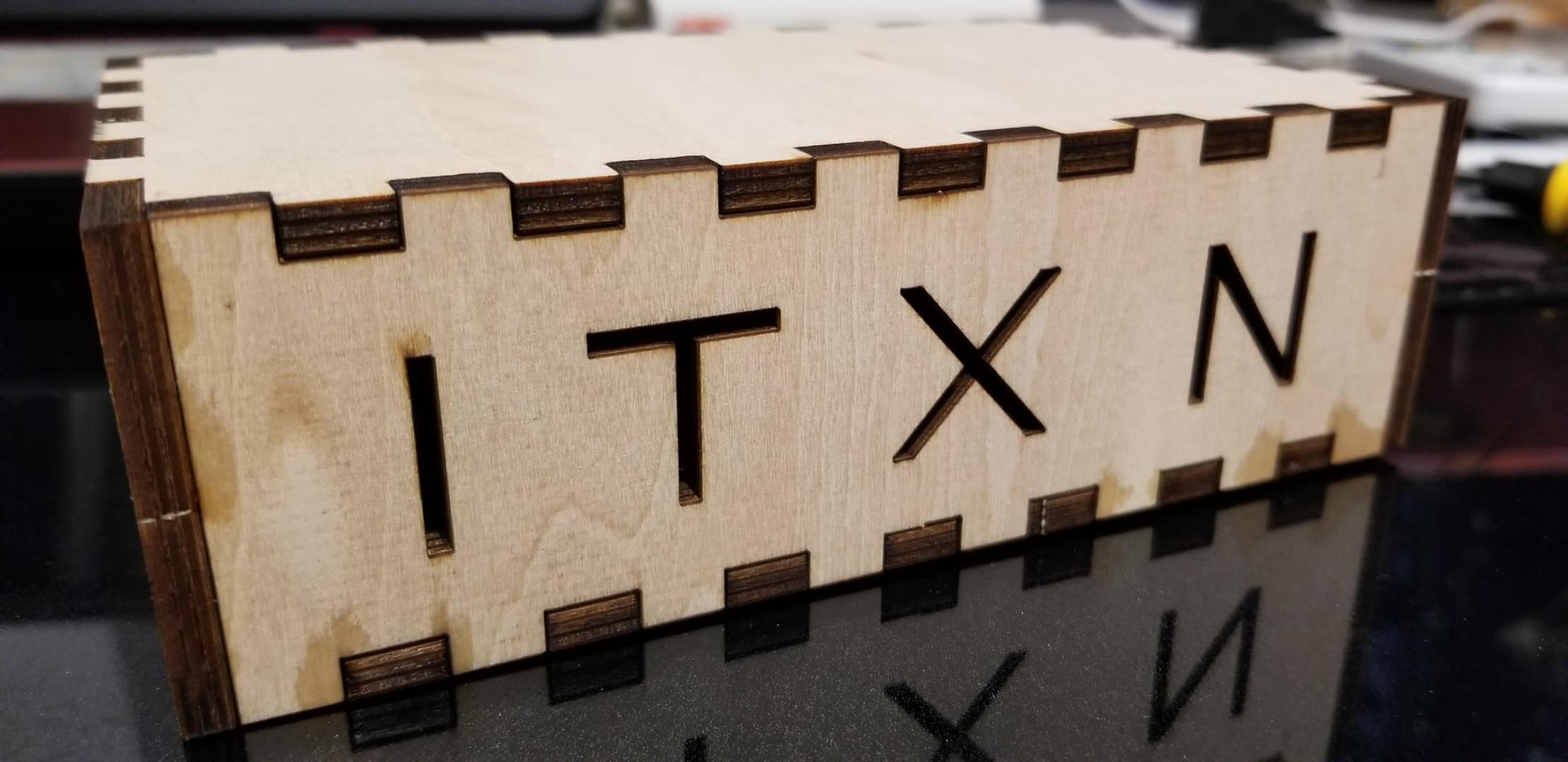

然后我给4口网卡定制了一个外壳,高大上的椴木板,激光切割,手工502胶水粘成一个木盒子
后来发现4口网卡的发热量还不少,又增加了一个小风扇散热,哈哈

一轮操作下来,后面测试了一下主机运行功率,待机功率原来十来瓦,现在是二十多瓦,不过这点电费实在不多,who care

其实千兆以下的带宽,不用直通,直接是2网口虚拟网卡,就能完胜
minipcie转pcie 转接卡出来的接口,速率也只是pcie 1X的速率,达不到原生网卡的速度,
带宽提升效果不明显,只是为了折腾体验直通网卡

最后,上图吧
.
.
.
.
.
.
.
.
.
.
.
.
.
